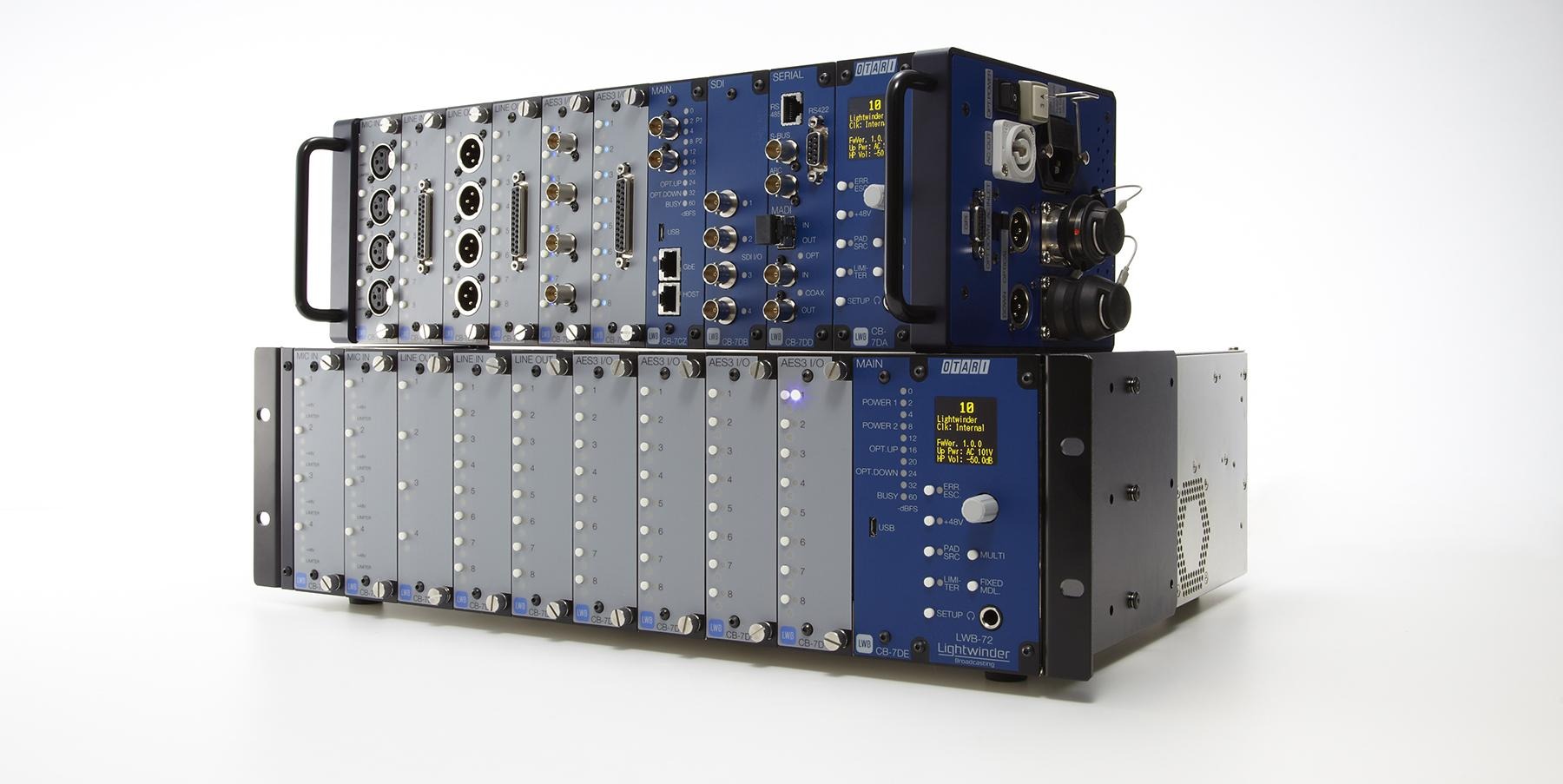

LWB 광중계 장치 사용의 예

실내 스포츠 경기 중계 방송

실내스포츠 중계

핸드볼 또는 피겨 스케이팅 같은 실내 스포츠 중계 방송의 예시입니다.
경기장의 중계석에 LWB-16M을 설치하고 경기장 밖에 주차된 OB밴(중계차)에 설치된 LWB-64과는 광 카메라 케이블로 연결됩니다.  LWB-16M에는 LWB-64로 부터 광케이블을 통해 전원이 공급되고 있습니다.
아나운서와 해설자 인터뷰 음성, 인터콤 및 모니터 용 이미지는 중계석 LWB-16M와 연결되어 있습니다. 이 예에서는 RIEDEL사의 인터콤 과 LWB와의 연결은 AES3 IN/OUT 모듈을 사용하고 있습니다.



대규모 육상 경기 대회 중계 방송

육상 경기 대회 중계

국제 육상 경기 대회 경기장의 중계 방송에 사용하는 예입니다.

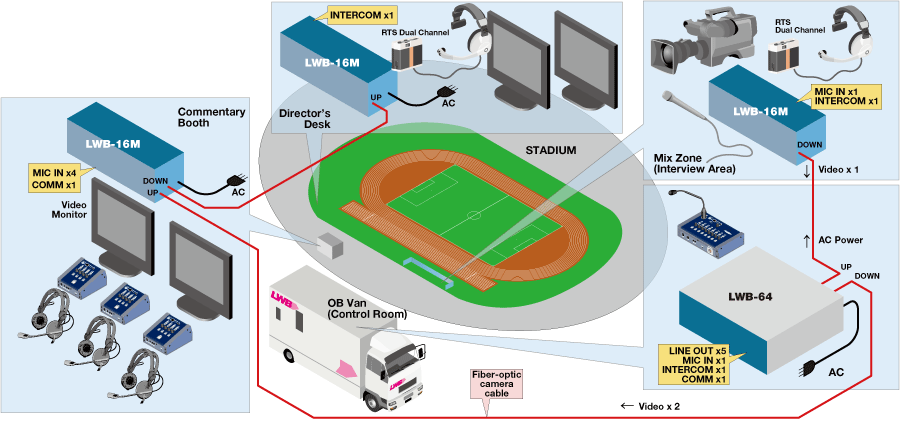

경기장 내 중계석, 인터뷰 장소, 연출자(감독) 자리에 각각 LWB-16M을 각 1대 놓고 경기장 밖에 주차 된 OB밴 (중계 센터)에 설치된 LWB-64와  광 카메라 케이블로 연결합니다.
전원을 얻기 힘든 필드의 LWB-16M 믹스존(인터뷰 장소)에는 OB밴(중계차)의 LWB-64에서 광 카메라 케이블을 통해 전원을 보내고 있습니다.



대형 자동차 경주 대회 중계 방송

자동차 대화 중계

모터 스포츠 (자동차 경주)의 중계 방송에 사용하는 예입니다.
LWB-16M이 12대, LWB-64 5대로 대규모 시스템에서 원형 코스에 RING 1-6의 집음 포인트를 설치하고, 해설자나 아나운서을 위해 BOOTH 1 ~ 3을 관중석과 피트 주변에 설치하고 있습니다.
다른 스포츠 중계의 사례와 다른 점은 시스템을 크게 5개의 독립적인 루프로 나뉘어 있습니다.(RING 1-3, RING 4-6,BOOTH 1, BOOTH 2, BOOTH 3).



골프 토너먼트 경기 중계 방송

골프 경기 중계

LWB-16M 티(T)와 그린(G) 근처의 나무 그늘이나 카메라 망루 아래에 설치되고 LWB-64는 가설 중계 오두막이나 OB밴 (중계 센터)에 설치 됩니다. LWB-16M은 총 4대, LWB-64은 총 6대가 사용되고 있습니다.
임시 오두막에서 각 홀 음성은 혼합(Mix)되어 중계 센터로 전송됩니다. 각 지점의 믹스 엔지니어와 아나운서, 해설자를 위해서 중계 센터로 부터 PGM 믹스 음성 및 모니터 영상 신호 (이 경우 2 채널 SDI)도 전송됩니다. 각 지점 간의 커뮤니케이션을 위한 인터콤 신호도 전송됩니다. 인터콤은 2 와이어 방식과 4 와이어 방식이 혼재하고 있지만 LWB는 변환기 등을 사용 직접 연결할 수 있습니다.
근처에 전원 콘센트가 없는 현장의 LWB-16M에 전원 차량과 발전기에서 전력을 공급받은 LWB-64로 부터 광 카메라 케이블을 통해 전원이 공급되고 있습니다.
이 경우 광 카메라 케이블에 의한 루프 연결 수 있기 때문에 장치 간의 통신은 이중화되어 있습니다. 이중화연결이 필요하지 않은 경우 중계 종료 한 홀부터 순차적으로 철수 가능합니다. 미리 철수 절차도 정해두면 경기가 완전히 끝나기를 기다릴 필요가 없기 때문에 TV 중계 요원들에게는 매우 편리합니다.



공연장 컨서트 홀 중계 방송

 공연장 컨서트 홀 중계

LWB는 중계 용도를 메인으로 설계되어 있지만, 공연장이나 극장 등의 고정 설비 장비로도 우수합니다.

여기에서는 오케스트라 피트를 있는 오페라 같은 공연이 가능한 콘서트홀로 설치 예를 소개 합니다.
고정 설비로 각 유닛도 전원을 공급이 어렵지 않으므로 전원을 보내지 않아도 됩니다. 그래서 광 카메라 케이블 대신하여 OpticalCon(일반 광) 케이블을 사용하여 각 장치를 연결하여 루프를 형성하고 있습니다. OpticalCon 케이블은 직경이 광 카메라 케이블보다 작아 커넥터를 분리하면 광섬유단이 자동적으로 커버가 되는 장점이 있습니다.
LWB-64은 오케스트라 피트에 1 대, 무대의 오른쪽, 왼쪽  스피커 랙에 각 1대, 중계차 케이블 연결 통로 입구 근처에 1대, 그리고 FOH 콘솔용으로 2대가 설치 됩니다. LWB-16M은 대기실에도 놓여집니다.
음성 신호 이외의 무대 전경 및 오케스트라 피트 속의 지휘자를 파악하는 비디오 영상과 조명 오퍼레이터와 무대 감독 사이에 리허설과 공연 중 무대에서 중요한 커뮤니케이션용 인터콤 신호도 전송하고 있습니다.
